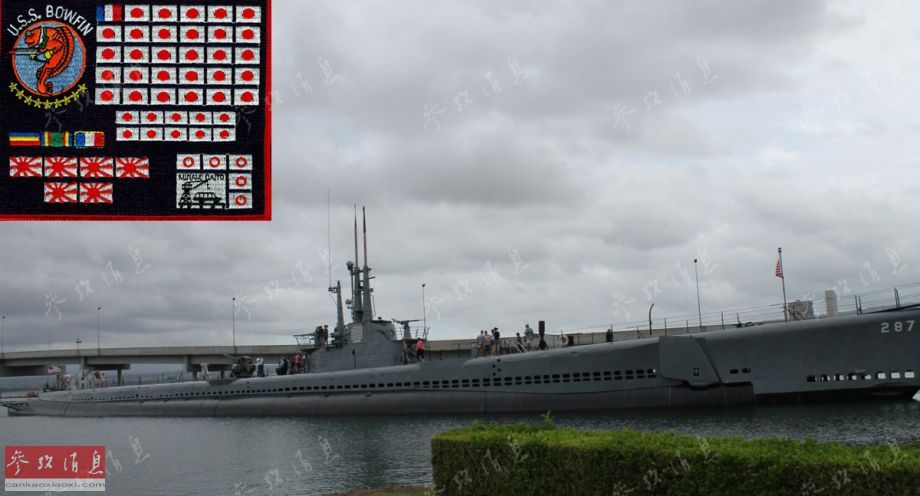

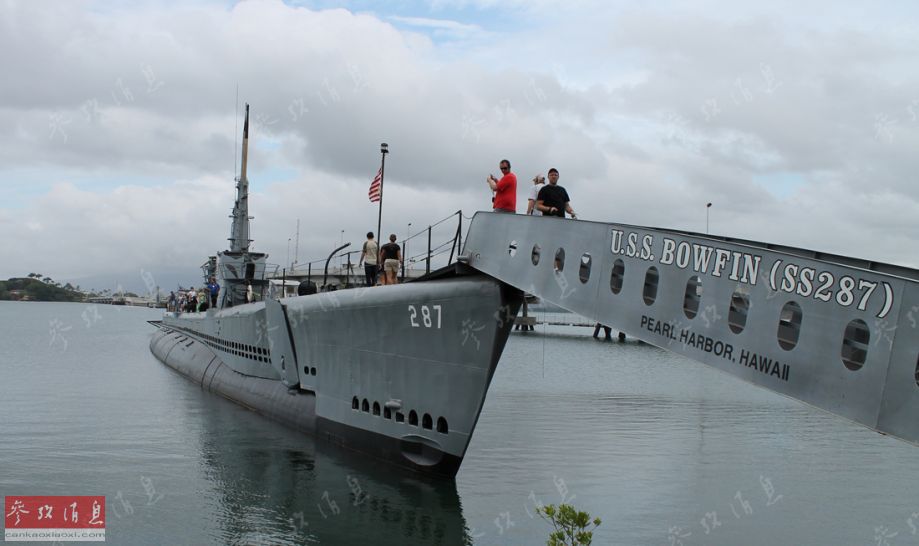

图为目前停放在珍珠港的美海军“弓鳍鱼”号（SS-287 Bowfin）潜艇。作为一艘二战功勋艇，其从1971年12月开始就已改为博物馆，对外开放。本组图集由热心军迷Michael Li独家供稿，特此鸣谢。
“弓鳍鱼”号属于白鱼级（Balao Class）潜艇，是著名的小鲨鱼级的改进型。该艇全长95米，全宽8.3米，吃水5.13米，水下满载排水量2453吨。最大航速分别为20节（水面）和8.8节（水下），最大航程1.1万海里。该艇于

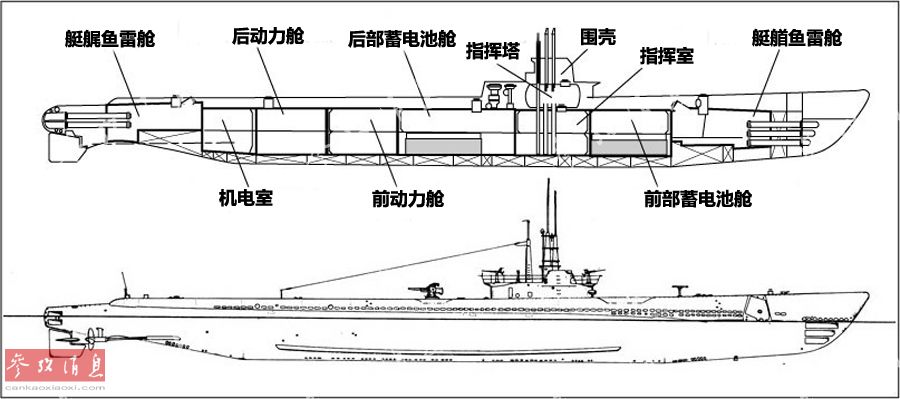

作为小鲨鱼级的改进型，白鱼级的火力系统更为强大，主武器包括10个530毫米鱼雷发射管（艇艏6个，艇艉4个），备雷21枚。自卫武器均布置在艇上甲板，包括一门（布置在艇艉方向）的102毫米甲板炮、一门40毫米博福斯防空高炮和2艇12.7毫米重机枪。图为白鱼级潜艇的分舱示意图。其外观上与小鲨鱼级的区别就是甲板炮的位置，小鲨鱼布置在艇艏方向（白鱼级在艇艉）。

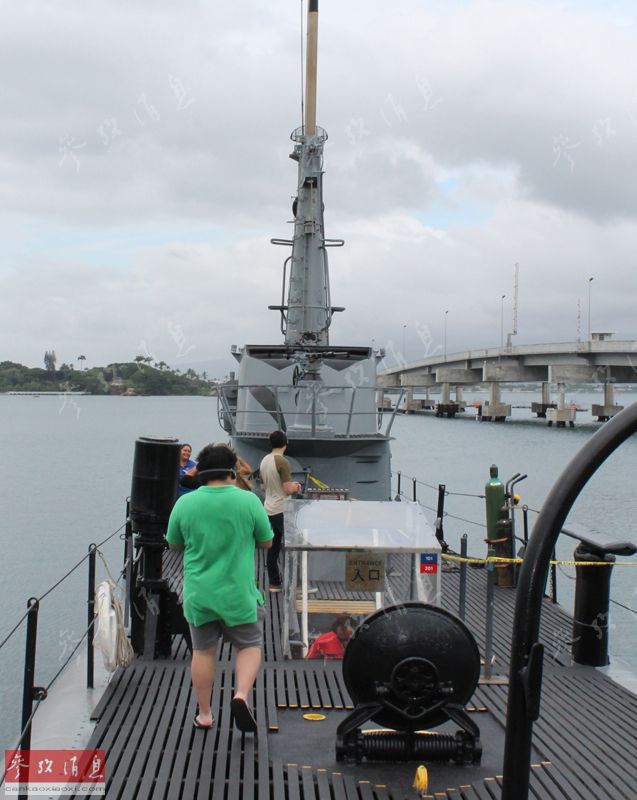

图为从艇艏方向登艇，看到的指挥围壳，入口处还有中文标示。

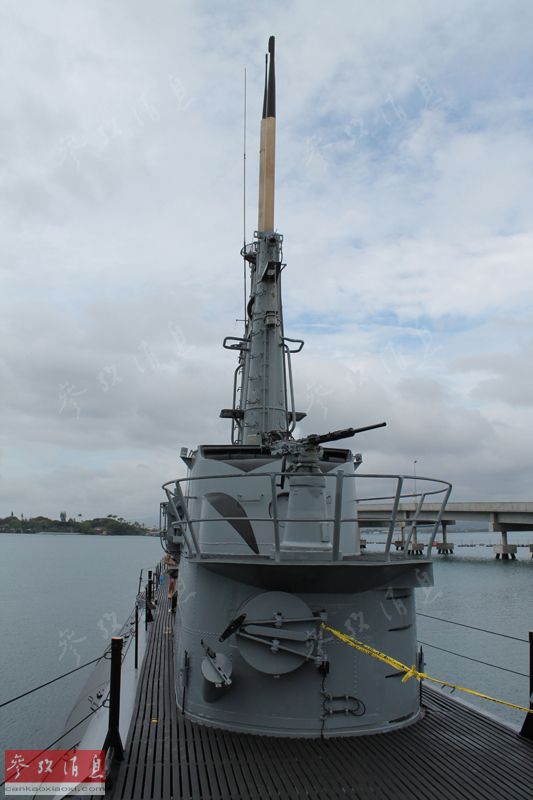

图为“弓鳍鱼”号的围壳全景，上方有一挺12.7毫米重机枪，再上方可见潜望镜已完全升起。
从入口下到艇中，直接就是艇艏鱼雷舱，图左的架子上可以看到2枚重型鱼雷，右前方可见一个收起的折叠床，由于艇内空间有限，鱼雷舱也是水兵们的住舱之一。

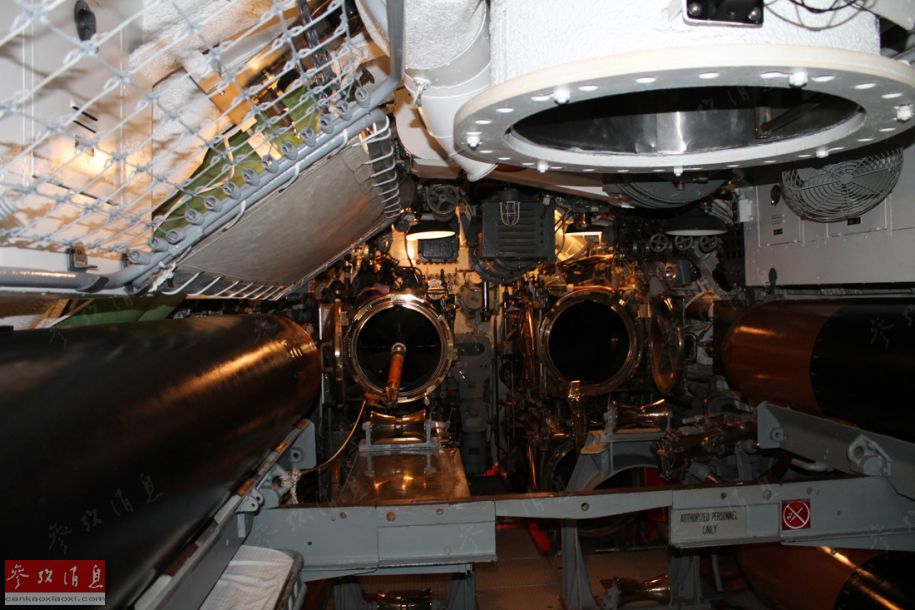

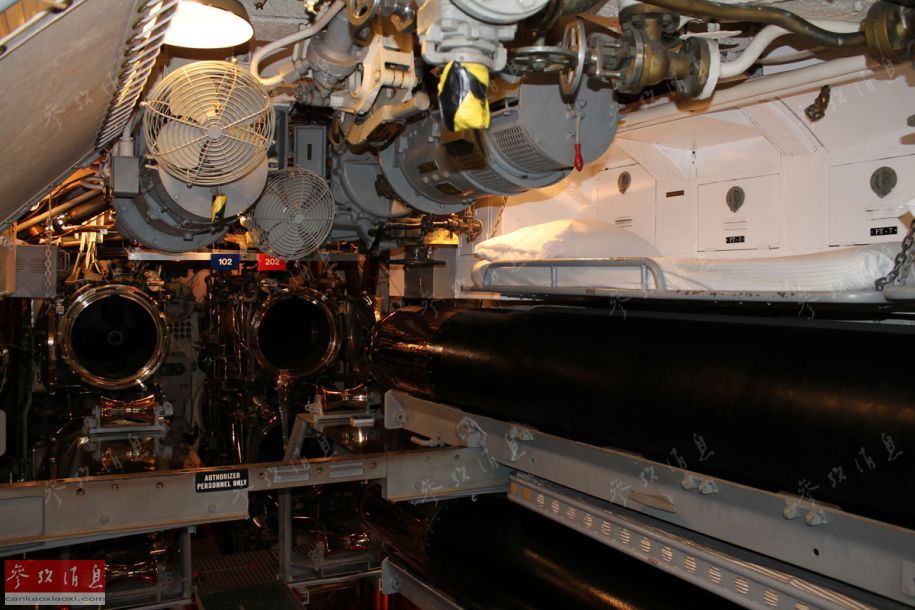

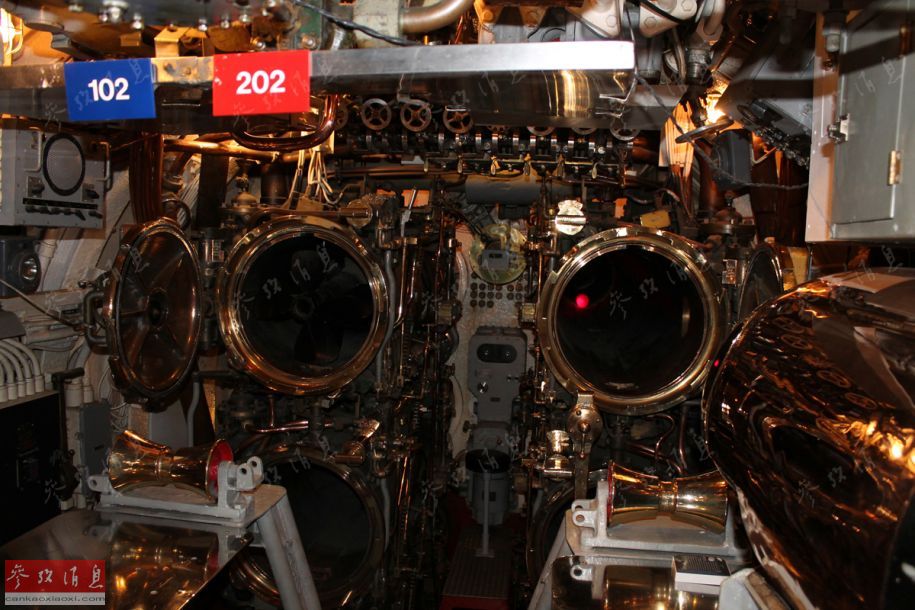

图中可见4个艇艏鱼雷发射管，其中2个处于开启状态，右侧的发射管还原了装填鱼雷的细节。

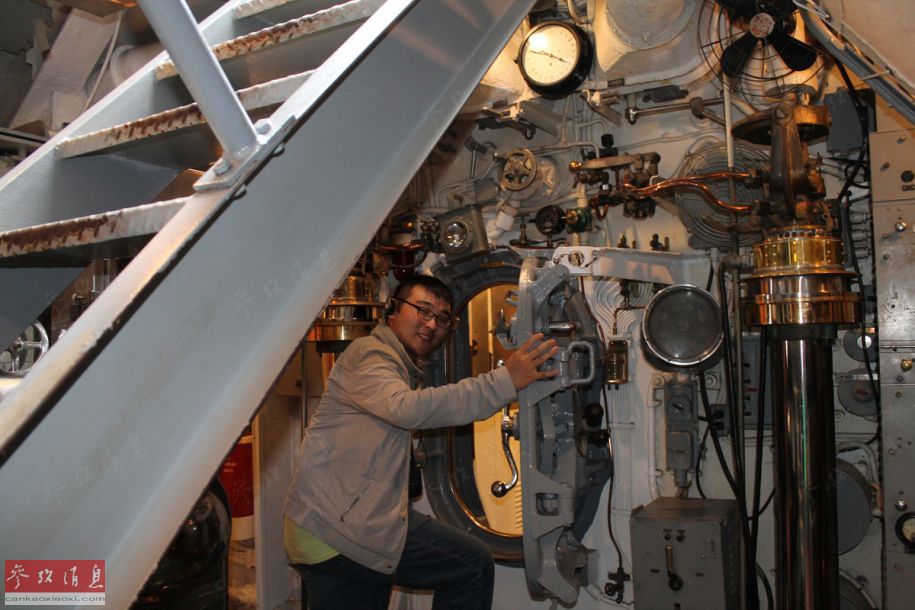

图为鱼雷发射管细节图，可见各种调节（水压、气压等）压力用的阀门。

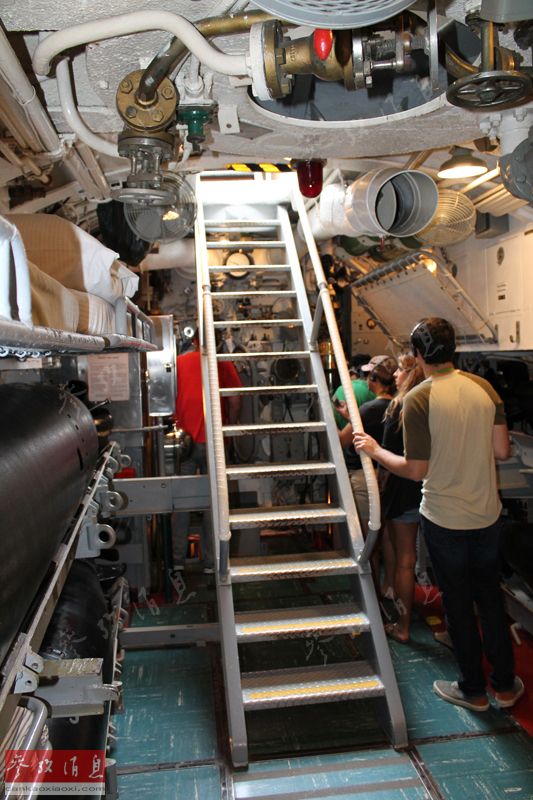

通过入口梯背后的隔舱门可以继续参观艇内的其他舱室，图中可见狭窄的隔舱门，这是当年艇上80多名人高马大的美军水兵经常穿梭的地方。

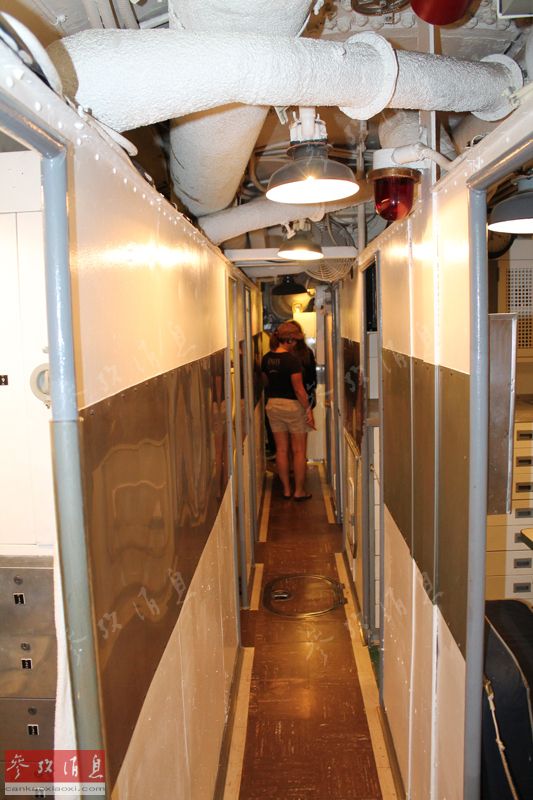

图为狭窄的舱内过道，宽度只能让一人通过（两人侧身的话，就十分勉强了）。

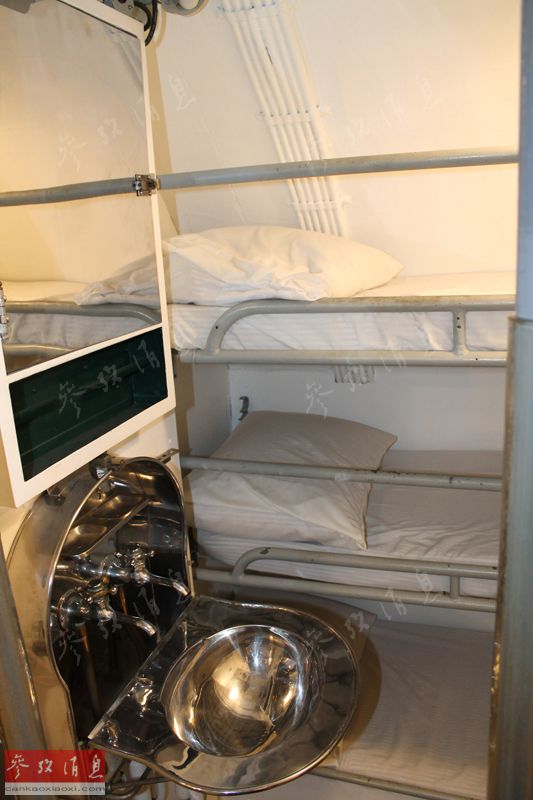

图为艇上高级军官的住舱，还配有水池。

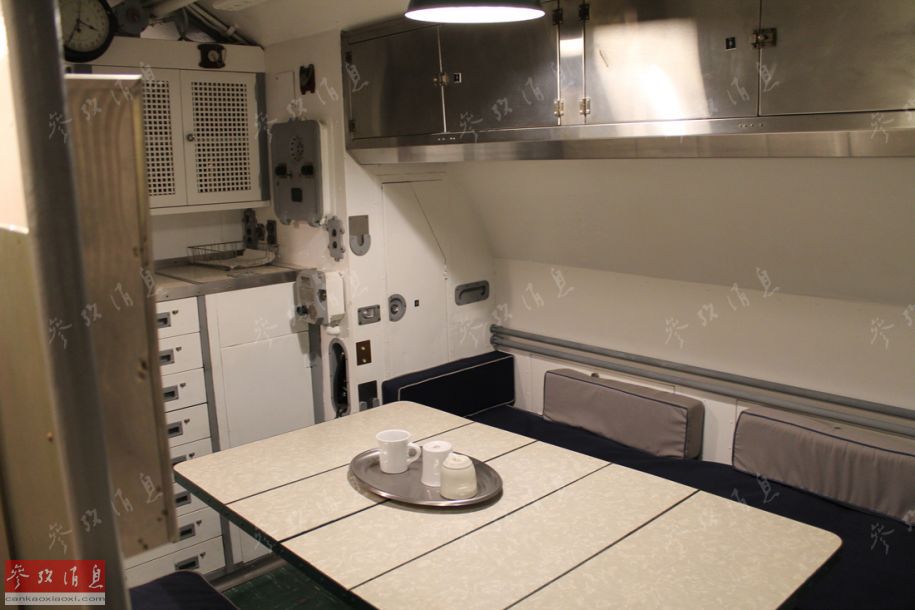

图为艇上的军官餐厅，虽略显狭小，但较为舒适、私密，适合艇长和军官们商讨机密事宜。

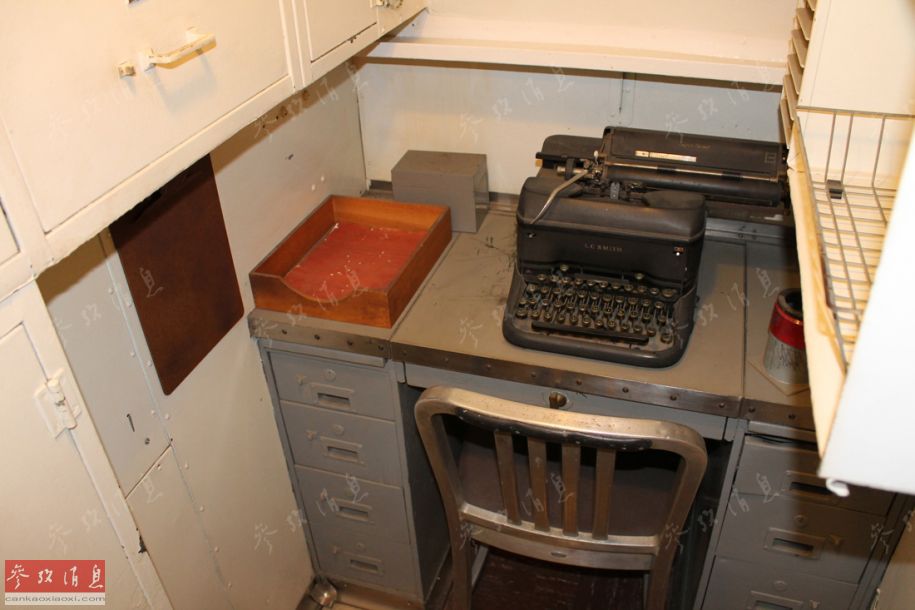

图中的办公桌可能属于艇长或高级军官，上面还有一台老式打字机。

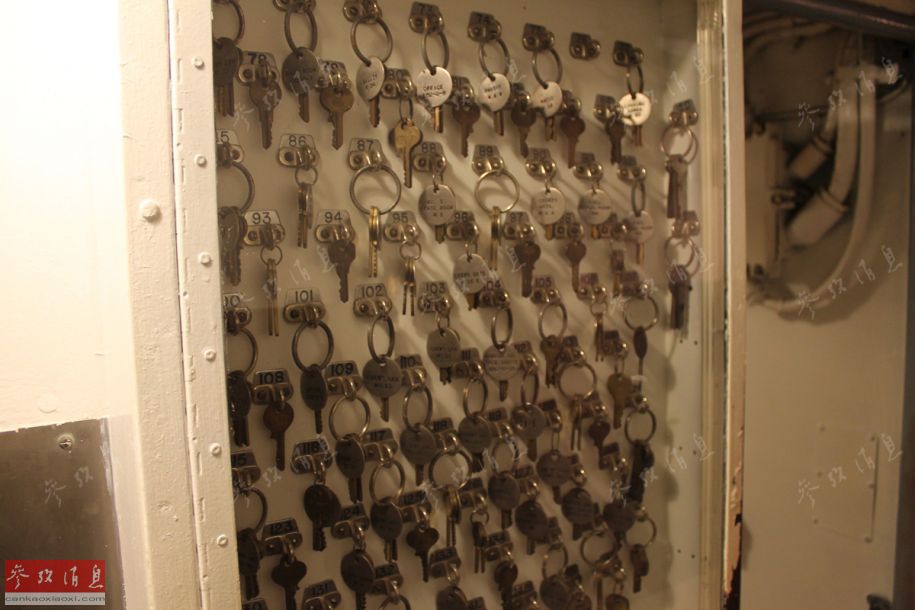

图为储存潜艇各个舱室钥匙的柜子。
图为整艘潜艇的“神经中枢”——指挥室，近处的桌子是海图桌，当年艇长会在这里查看海图，远处的一堆阀门和控制开关是潜艇的操纵席。

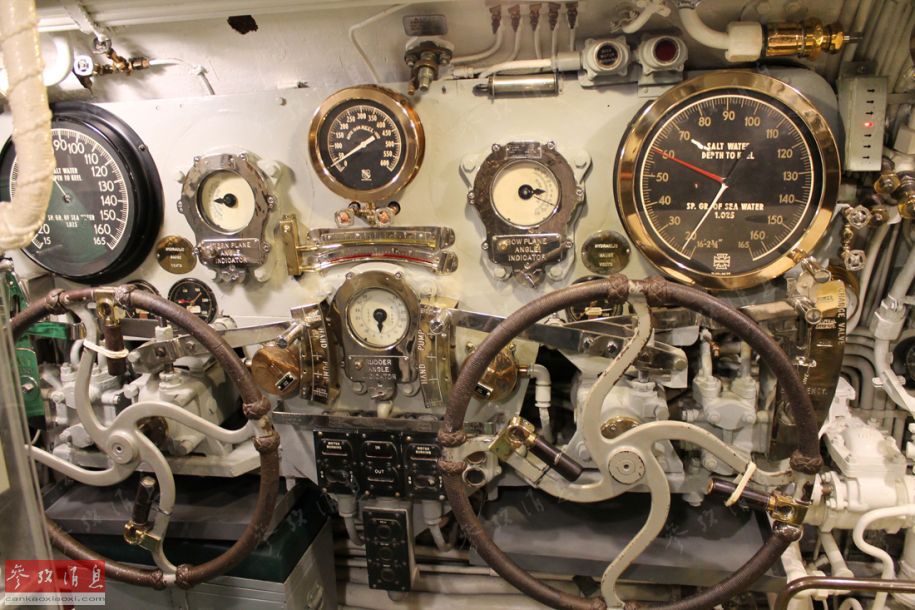

图为潜艇驾驶席，战时会有两名艇员负责驾驶，轮盘状的装置是方向舵，每个方向舵上方都有一个下潜深度指示器。

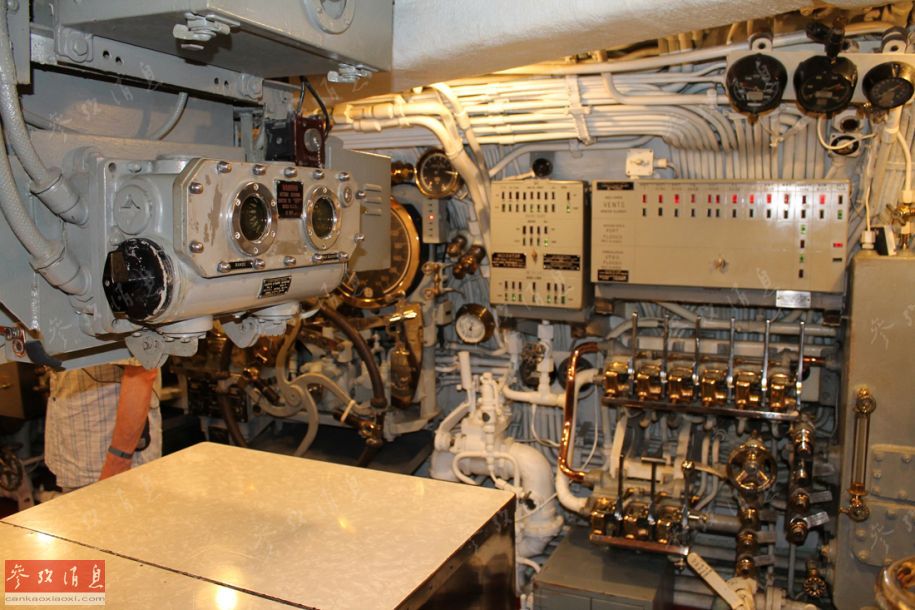

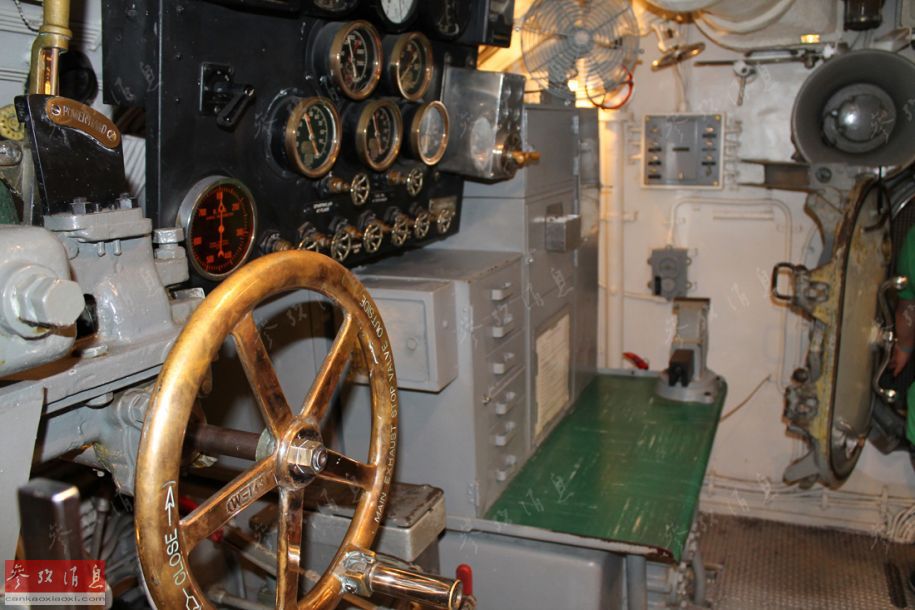

图为用来控制各个水柜（注水、排水）的控制阀门装置。

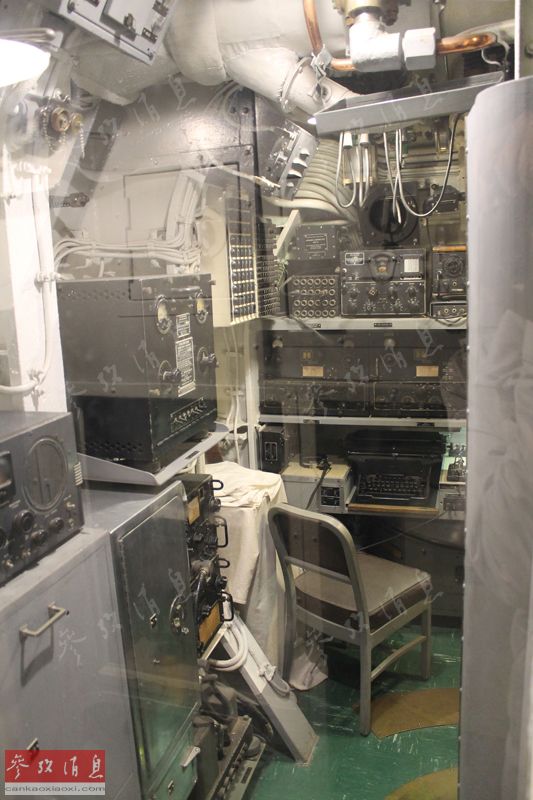

图为艇上的无线电兼密码译电室，能看到狭小的空间内装满了各种无线电设备，还有一台打字机。

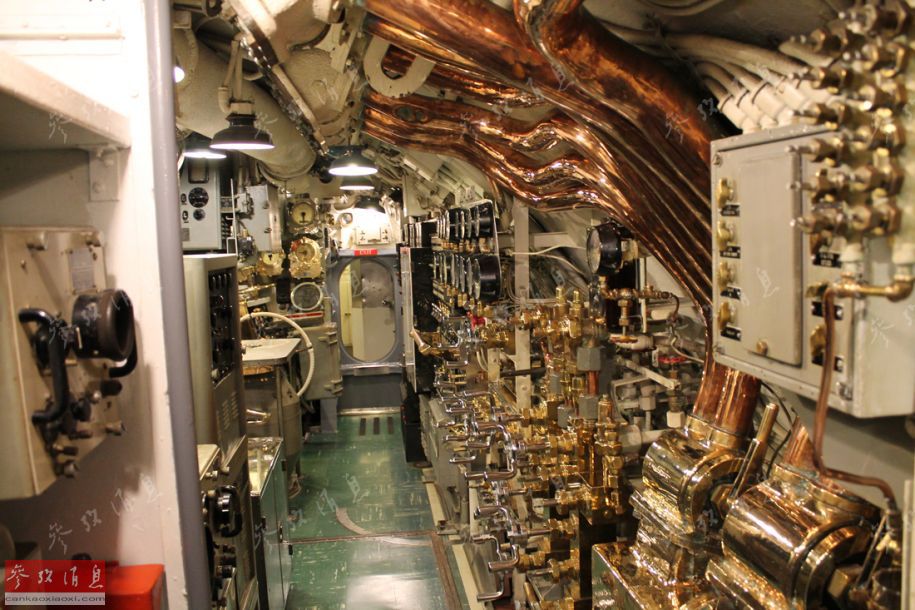

图为潜艇动力舱全景，可见各种密布的管线和开关。

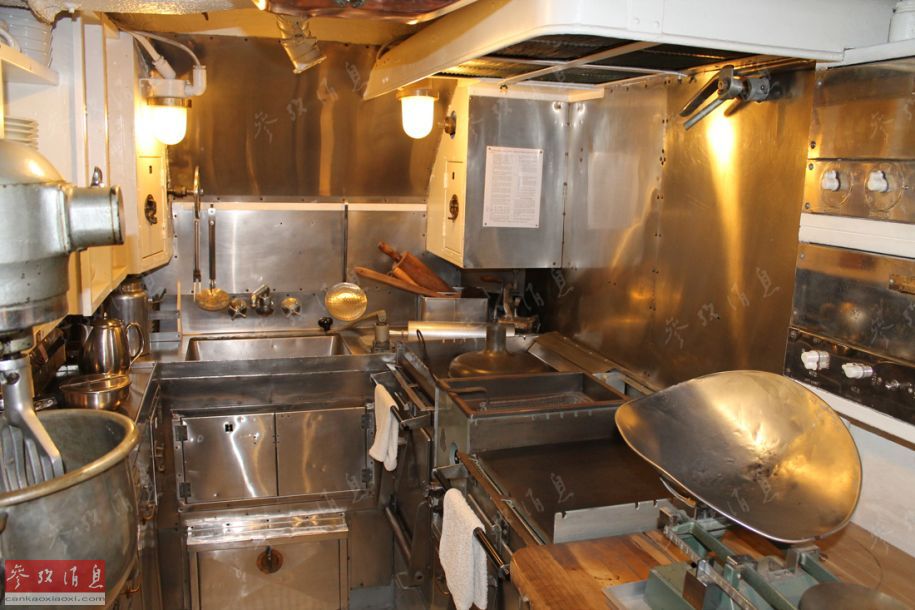

图为艇上的厨房，相比同时期的日军潜艇和德军U艇，美军潜艇的厨房已算十分宽敞。由于执行一次作战巡航通常需要在海上航行75天，可口的饭菜是维持水兵士气的重中之重。

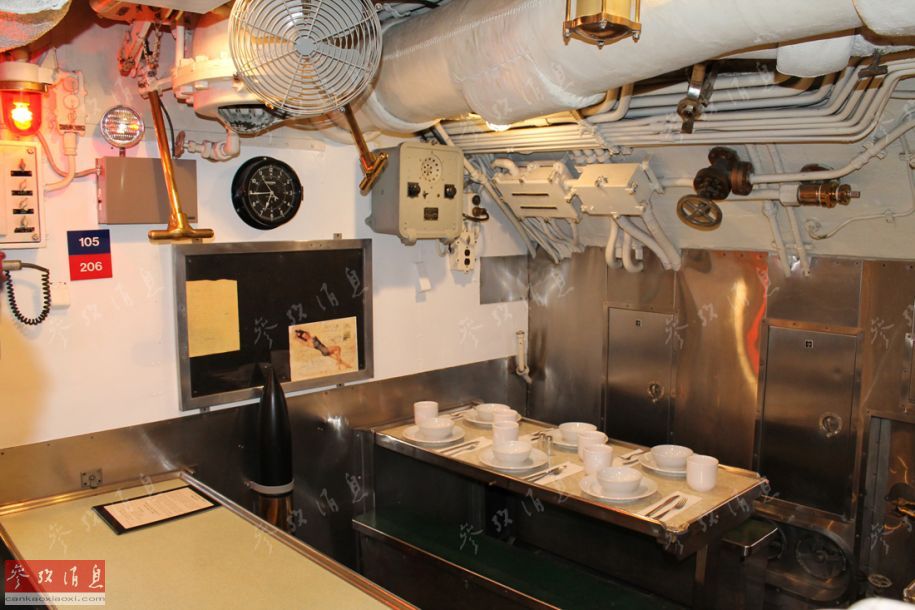

图为艇上的水兵餐厅，餐桌为了节省空间，明显狭小很多，左侧的公告牌上还有一个美女卡通画，也是艇上水兵为了丰富生活气息贴上的，还能看到一枚甲板炮的炮弹，这是博物馆为了展示需要后来增加的。

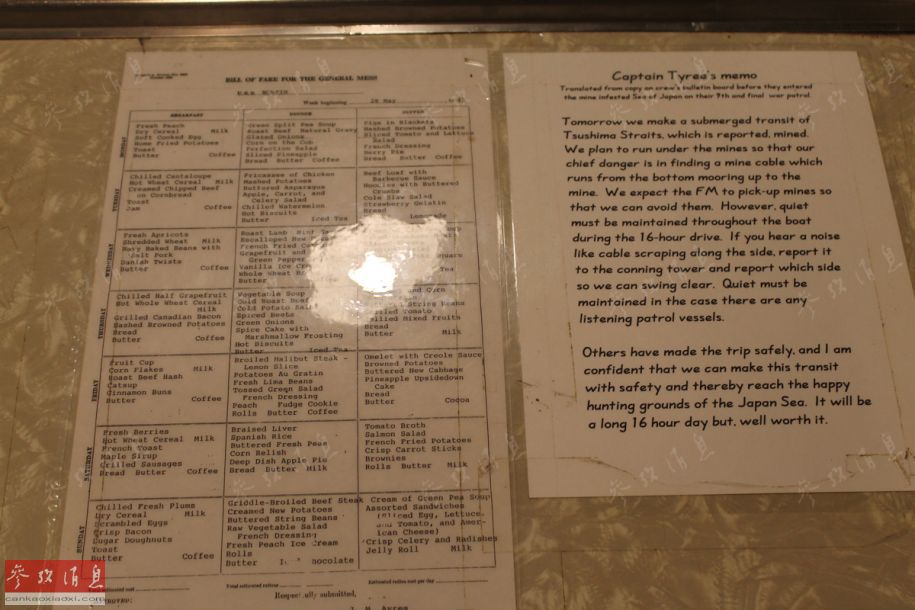

图中左侧的是“弓鳍鱼”号一周的三餐食谱，可见基本每天早餐都能保障供应牛奶、咖啡、面包和黄油，午餐隔天会有牛排、甜点包括苹果派、香草冰激凌等不同菜式可供选择，十分丰富。右侧为艇长日志节选，其中提到每天会有16小时的作战航行期间要求绝对安静，不允许发出任何声响，以免暴露位置。

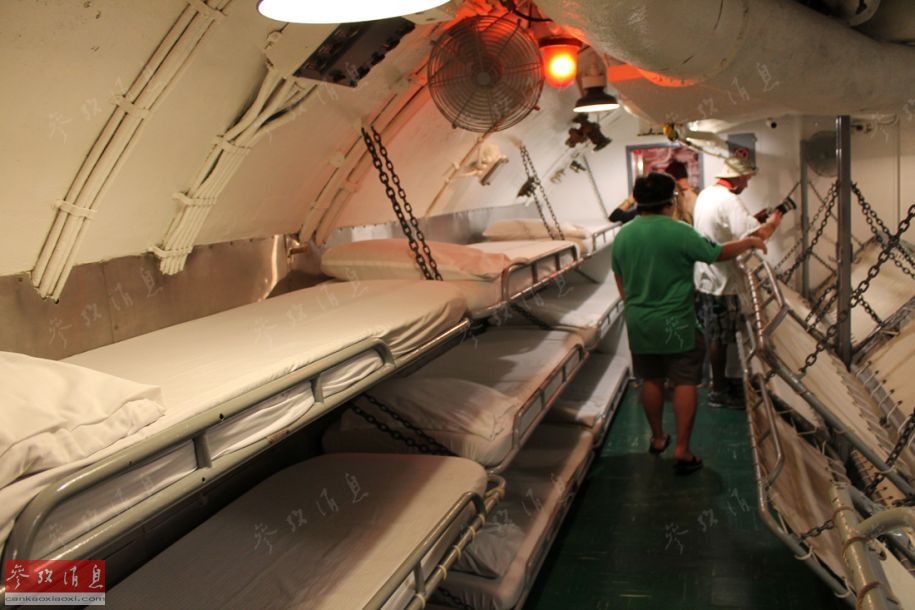

图为水兵住舱，均为折叠床，条件较为艰苦。

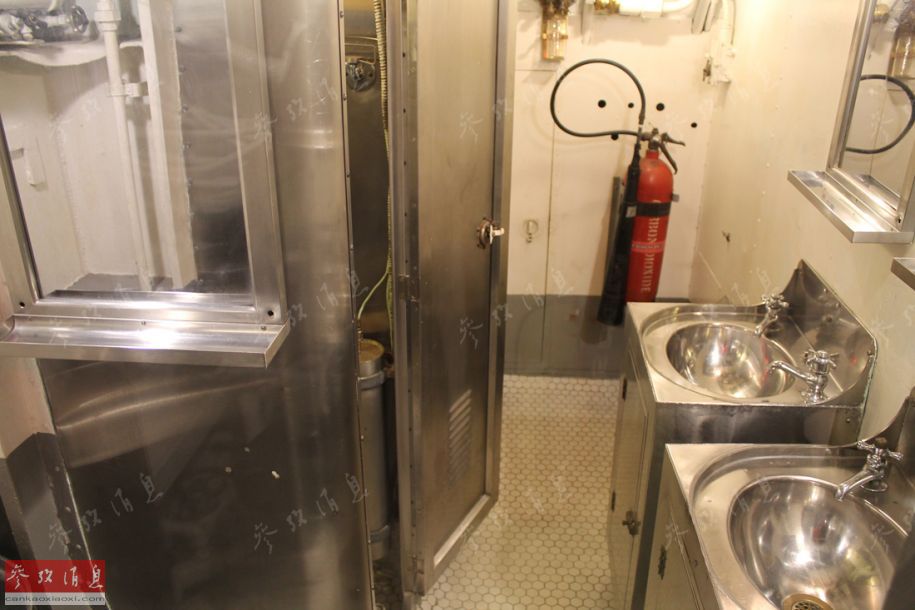

图为艇上盥洗室，注意能看到同时期德日潜艇上极为罕见的淋浴室，可见美海军十分注重提高艇员的居住舒适度，艇员还能定期洗澡，保持个人卫生。

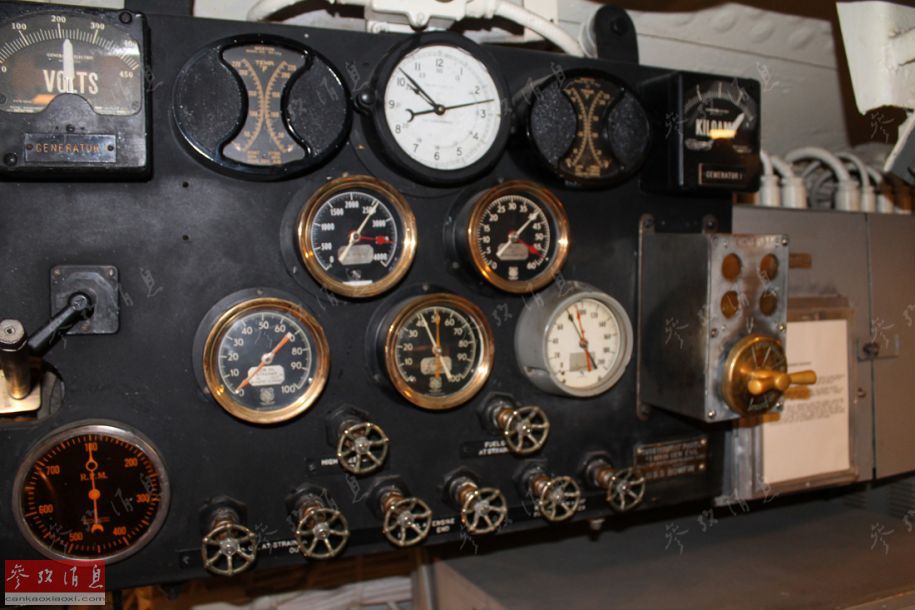

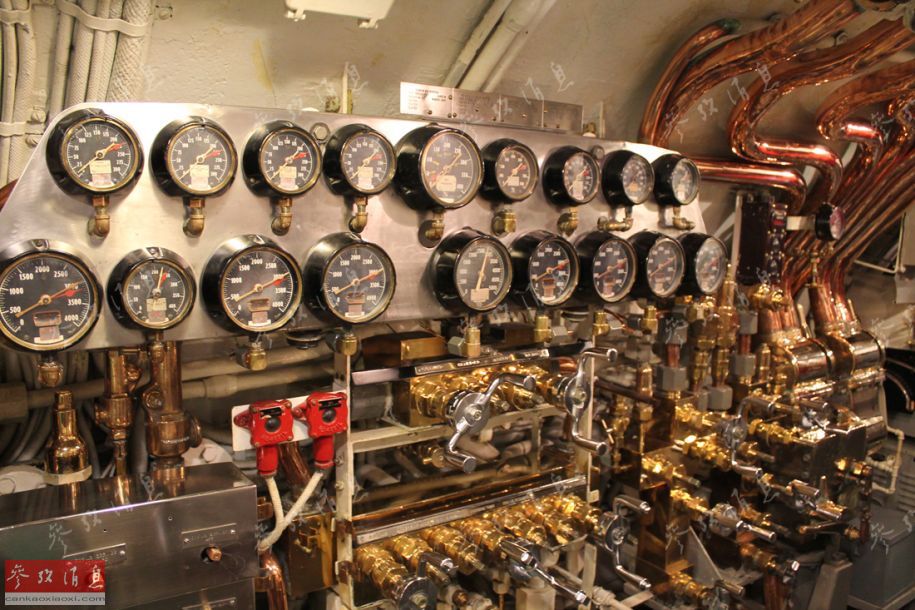

图为动力舱内的柴电发动机控制面板，能看到各种引擎转速表。
主控制阀门和各种小开关。

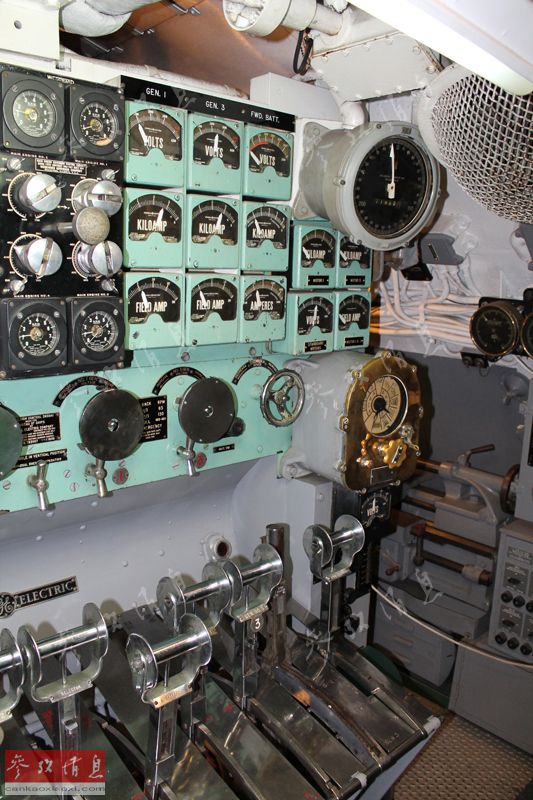

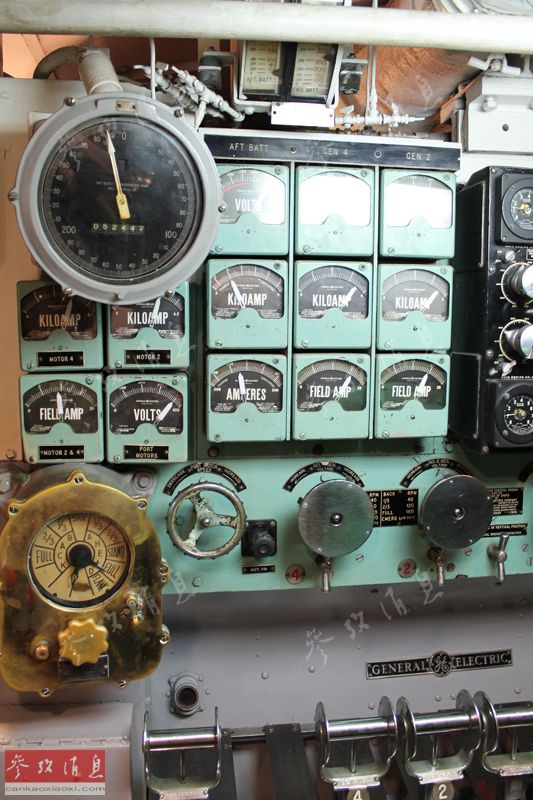

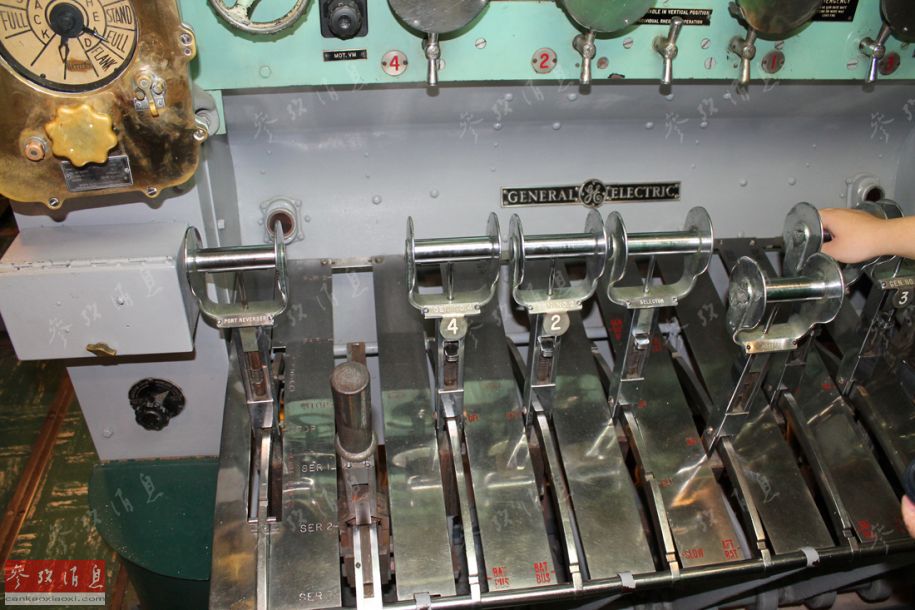

图为机电室的控制装置，能看到通用电气公司（GE）的标志。
上方能看到各种电力相关的显示器，安培表，电压表等。
出于可靠性考虑，这个控制板也采用二人控制组，控制系统也为双份。
图为艇艉鱼雷舱，布局与艇艏相似，同时也是部分水兵的居住舱。

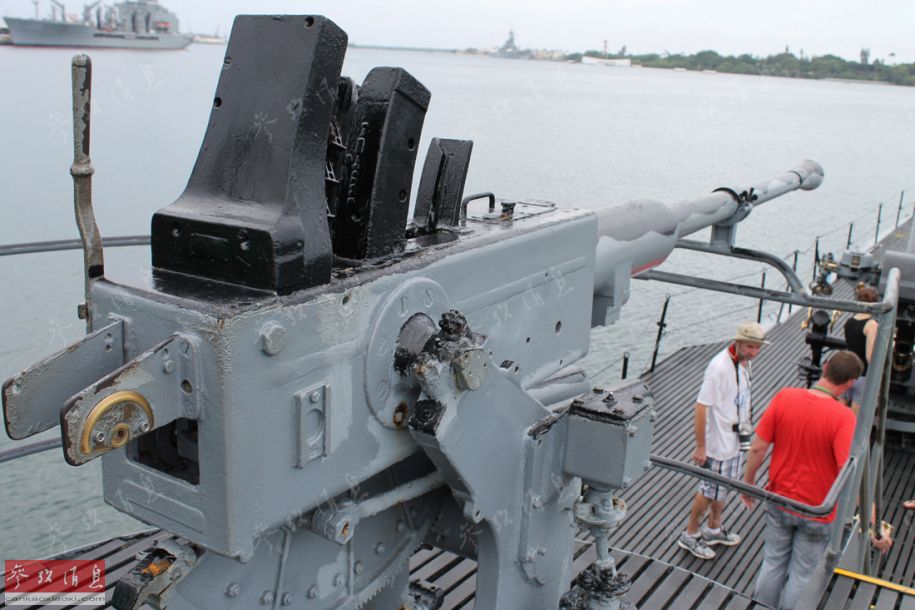

图为布置在艇上甲板的40毫米博福斯高炮。

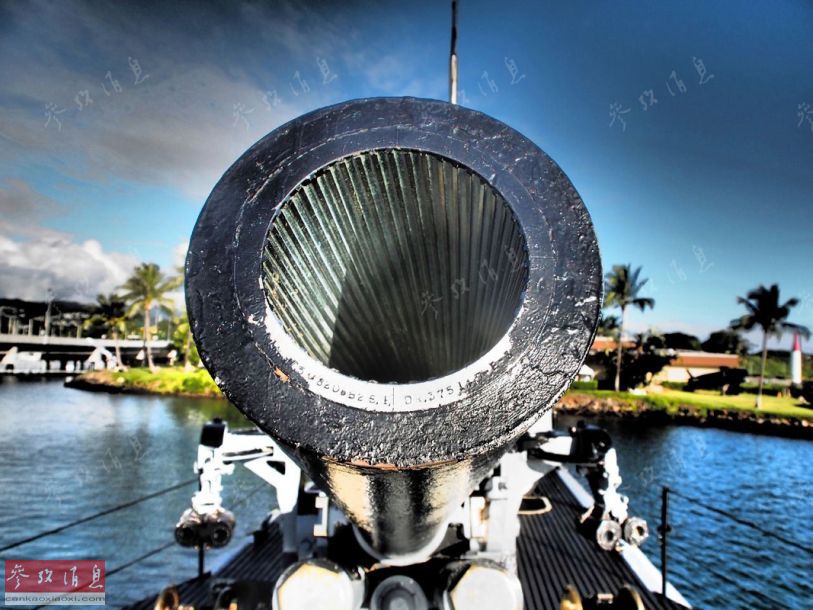

艇上102毫米甲板炮的炮口特写图。
这张图展示了“弓鳍鱼”号艇员们的后代记录，可见有许多艇员的子孙也参军，并且参加了海湾战争，左侧可见伊拉克的地图。本组图集由热心军迷Michael Li独家供稿，特此鸣谢。
