技术应用说明

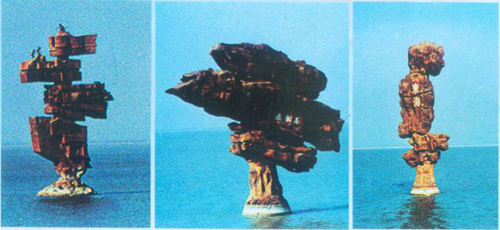

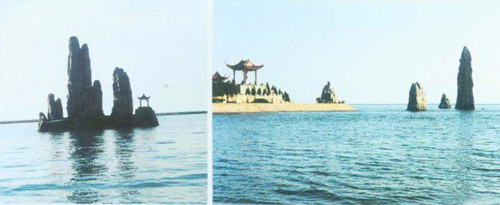

照片所示的水中石林和奇石有的高达31m，直径3m以上。本技术发明人在开始设想将云南石林和海南岛天涯海角的部分景观移植到东营天鹅湖公园中来的时候面临一个主要问题是建设什么样的桩基才能让这些庞然大物在水中保持安全稳定。40Km2的水面上，不仅要抵抗风浪的冲击，更要抵抗冬季结冰之后产生剪切推力的破坏，桩基的深度浅了不行，直径小了也不行。如果用传统的技术在水中建造直径2～3m的钢筋砼桩，需要投入大量的资金。为解决这一难题本技术发明人设计了一种水力插板套筒桩，由于这一新型桩基获得成功，因此在很短的时间内花费很少的资金就建成了照片上所示的各种建筑设施。

水力插板套筒桩的施工建设方法具有特殊性。首先是根据设计桩体的直径大小在地面上预制成一个钢筋砼的空心套筒，壁厚一般在 20厘米左右。然后应用水力插板技术将这个套筒插入水下地层中，插完之后在地面以上的空套筒内填满石头，利用套筒桩顶部预留的钢筋统一绑扎之后现浇一个承台，承台上面建设照片上所示的各种建筑物就变成非常容易的事情了。

应用水力插板进行工程建设一般都具有工程造价低、施工速度快、安全稳定性能好这样几个特点，水力插板套筒桩同样也具有这几方面的优势。工程造价低一方面是它的材料消耗数量大幅度减少，整个桩体只有四周一个环状断面是钢筋砼结构，其它的部分则分为两段，插入地下的部分中间是原状土，露出地面的部分中间是插桩之后充填的毛石，价格都比钢筋砼要低得多。另一方面则是由于施工速度方面的差异，用传统方法建设直径这样的钢筋砼桩施工速度一般都比较慢，而水力插板桩的进桩速度可达到每分钟1m，速度加快对工程造价也就产生了较大的影响。安全稳定方面由于它在直径、强度和入地深度方面都已经完全满足了工程建设的实际需要，因此安全问题也就有了保障。
