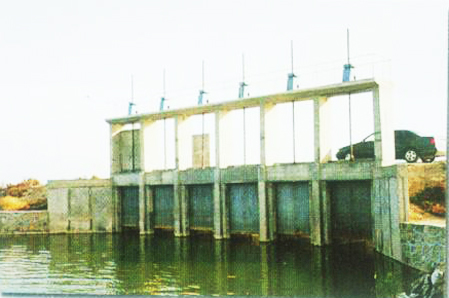

< 一 > 水库进排水闸

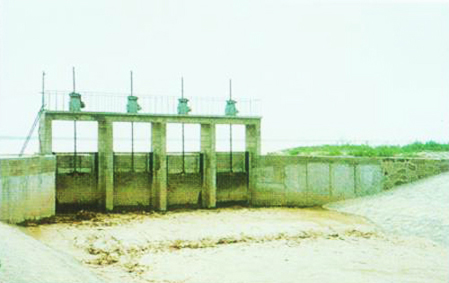

< 二 > 水渠节制闸

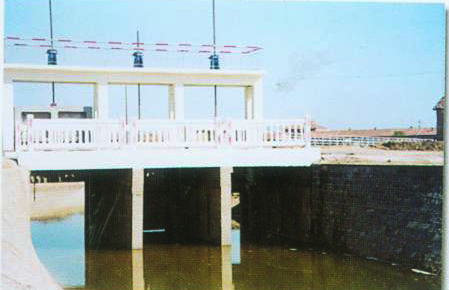

< 三 > 黄河引水闸

技术应用说明

我们讲述水力插板用于工程建设在工艺技术方面形成了一套类似摆积木一样的施工方法，水力插板闸则是一个典型的代表。它的建设方法是完全按照一座水闸的结构形状和尺寸分别预制成若干块水力插板，将这些单块的砼板依次插入地层之后再利用水力插板特有的连接技术建成一个完整的水闸，形成了一种独特的建闸方式。这种方式减少了建设过程中大量的工作量和可能遇到的很多麻烦，从而使工程造价大幅度降低，安全稳定性能明显增强。例如前面第三幅照片所示的黄河引水闸，建设位置在黄河主河槽边上，按照传统办法施工需要投入资金300万，建设周期三个月，采用水力插板之后投资不到30万，现场施工周期为7天，安全稳定方面却明显增强。因为这座水闸基础入地深度10m，抵抗黄河水流冲刷掏空的能力优于传统技术建设的水闸，工程造价和建设工期的优势极其明显。
