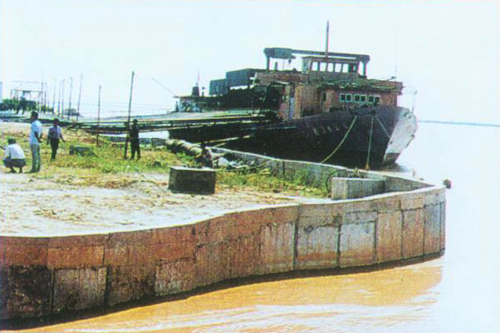

单排插板围堤码头

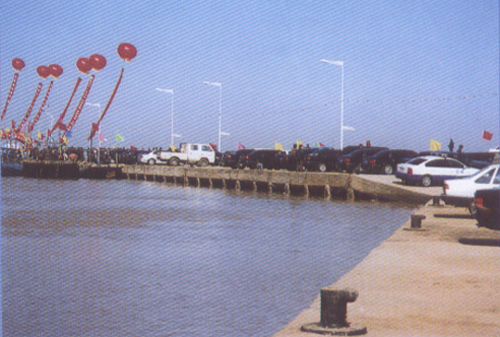

水力插板高桩码头

技术应用说明

照片所示的两种水力插板码头第一种非常简单，施工速度快，花钱也很少，适用于水深较浅的地区建设结构比较简易的码头。第二张照片所示的高桩码头表面看与传统的港口码头没有区别，其特点在于码头桩基全部采用水力插板，码头内侧采用水力插板形成一条挡土墙，改变了主要依靠打桩、拉锚建码头的施工方法。照片所示这一码头长度320m，原设计方案工程造价860万元，改用水力插板施工之后工程造价为420万元，建设工期缩短60%，质量评定为优良工程。

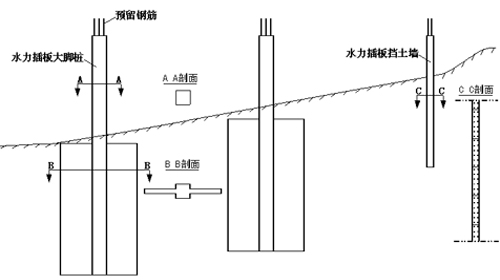

应用水力插板大脚桩建设高桩码头工程结构示意图

一、插入砼板形成桩基和挡土墙

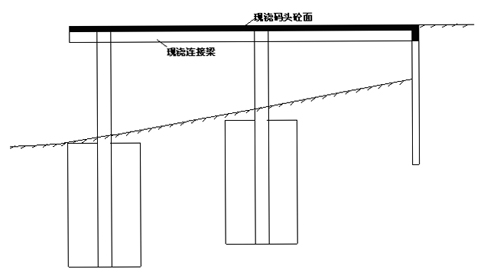

二、利用插板顶部预留钢筋统一绑扎之后现浇连接梁和码头砼面，从而使码

头桩基、挡土墙、连接梁和码头砼面固结成一个牢固的钢筋砼整体。

水力插板作为桩基工程能够大幅度降低工程造价的原因一方面是进桩速度快，更重要的是桩体形状可以任意变化。通过桩体在预制过程中巧妙的变形来达到大幅度增加承载能力和降低材料消耗这两个目的，从而使工程造价降低。在现场施工中增大承载能力和降低材料消耗的目标是这样实现的：例如一根800×800的方桩，露出地面的部分与普通方桩没有任何区别，但是插入地下的部分却在这一根800×800的桩体之外各有一块翼板向两侧展开，这两块翼板是在地面预制桩体时统一绑扎钢筋一次现浇成型的，因此不用担心整体结构不牢固的问题。由于这种大脚桩所具有的特殊形状，它的端承面积和侧摩面积远远超过了原来800×800的桩体，在一般情况下进入地层同样的深度，水力插板大脚桩要比原有的方桩增大承载能力5倍以上。桩基入地深度缩短，材料消耗数量和工程造价也相应降低。水力插板作为桩基工程在施工程序上增加了一道注浆固板措施，水力插板进入地层之后桩板与地层之间全部用水泥浆封固形成一个整体。
